外旋式二次滤网
一、外旋式二次滤网的概述
许多工业企业都使用大量冷却水，在开式循环中，这些水大都取自江河、湖泊。由于自然环境的污染及水中流沙、石粒等不良因素，常使滤网堵塞，严重影响正常生产，即使是闭式循环，由于风沙等原因，水中仍有颗粒杂物，加之水生物的蔓生，也会造成滤网堵塞。
由于诸多因素，所以滤网需清洗，zui原始的清洗方法是加备用滤网更换，更换后停下来清洗，这需要备用设施，既增加投资，又增大安装现场场地，早已被淘汰。运行中冲洗滤网应运而生，利用循环水自身的旋流，清洗网面进行排污来满足运行需要。
二、外旋式二次滤网的性能特点
1、本产品主要适用于DN400～ DN1800的管道中，具有下列性能特点：- 结构设计合理，使用维修方便。
- 水的净化程度高，过渡杂质精度高。
- 通流面积大，通流倍率为3~3.86，使拦污容量增大，水阻减小（滤网水阻≤350mmH2O）。
- 利用旋转水流冲洗原理进行排污，速度快、效果好，减少了工业水的损失。
WE系列外旋式二次滤网的进水是从网芯的外部流向网芯的内部，循环冷却水中的杂物阻挡、积存在网芯外部周围。进水口电动蝶阀正常运行时为全开状态。当网芯内、外压差达到一定值时，首先将排污阀打开，然后将电动蝶阀由全开位置转道导向位置（导向位置为电动蝶阀全开状态左或右偏移20度左右），使循环冷却水在网芯外周急速旋转流动，从而将积存在网芯外周的杂物到冲洗到上部排污管中排掉。当清污冲洗结束后将电动蝶阀转到全开位置，关闭排污阀。正常为每天运行一次，每次运行时间为3-5分钟。如循环水中杂物较多可适当增加每天运行次数。
四、外旋式二次滤网的用户选用时需提供的参数和规格说明
1、需提供的参数- 使用场所，主要杂物介质名称。
- 工业水管道规格、材质。
- 根据水质提出过滤的精度。
- 过滤水的流量、压力。
W E -- □
代表进水管道公称通径
二次滤网（滤水器）
外旋式
五、外旋式二次滤网的外形尺寸

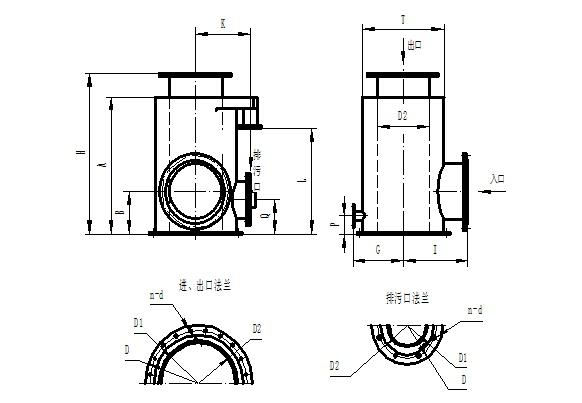

1.外型图
2、外形尺寸 单位：mm尺寸
型号A B C E F G H I K L M P Q T 总重
kg执行机型号 备注 WE-500 1124 380 856 550 510 1224 454 550 822 804 200 824 820 700 DKJ-410 WE-600 1124 430 751 940 642 560 1224 544 660 724 1166 200 924 920 1000 DQ120-A 人孔2个 WE-700 1641 483 770 1100 750 640 1741 626 780 1241 1244 171 483 1080 1200 DQ120-A 人孔2个 WE-800 1683 588 1163 1320 820 750 1765 753 880 1205 1755 300 588 1300 1500 Q120 人孔3个 WE-900 1658 588 1001 1420 920 800 1770 803 925 1198 1663 588 1400 1800 Q250 尺寸
型号进口法兰 出口法兰 排污口法兰 放水口法兰 D D1 D0 n-d D D1 D0 n-d D D1 D0 n-d D D1 D0 n-d WE-500 635 595 533 16-Φ22 635 595 533 16-Φ22 240 210 161 12-Φ15.5 240 WE-600 735 695 633 20-Φ22 735 695 633 20-Φ22 240 210 161 12-Φ15.5 WE-700 860 810 724 20-Φ22 860 810 724 20-Φ22 240 210 161 12-Φ15.5 215 185 134 8-Φ15.5 WE-800 960 910 824 24-Φ26 960 910 824 24-Φ26 365 330 275 12-Φ18 365 330 275 12-Φ18 WE-900 1060 1010 924 24-Φ26 1060 1010 924 24-Φ26 365 330 275 12-Φ18 190 160 109 8-Φ15.5
-
江苏天锤电力辅机有限公司
1.冷油器，2.排污冷却器3.轴封冷却器，4.汽封加热器，5.胶球清洗，6.二次滤网
外旋式、角式二次滤网WE-700天锤
页面价格仅供参考，具体请联系报价起批量 价格 - 1 台
￥15666.00 - 2-3 台
￥14666.00 - ≧4 台
￥12666.00
- 产品型号：WE-700
- 品 牌：天锤
- 所 在 地：江苏连云港海州区
- 更新日期：2024-11-24
选择 1台起售 ￥15666.00 库存充足 -+合计：1台总价：15666.00元江苏天锤电力辅机有限公司 地址： 连云港市海州区锦屏路63号内容声明：谷瀑为第三方平台及互联网信息服务提供者，谷瀑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布，其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前通过谷瀑与店铺经营者沟通确认；谷瀑上存在海量店铺，如您发现店铺内有任何违法/侵权信息，请在谷瀑首页底栏投诉通道进行投诉。
