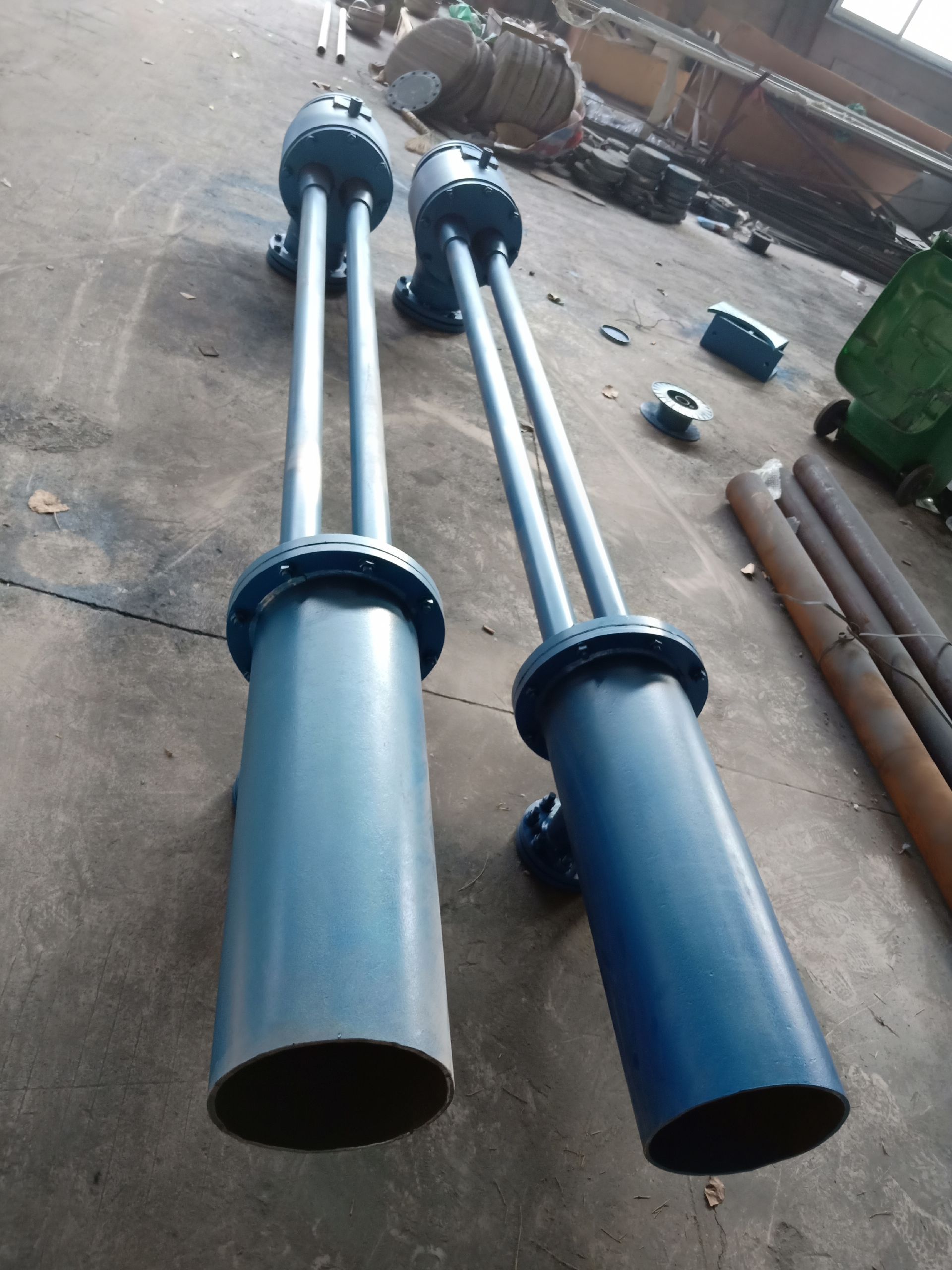

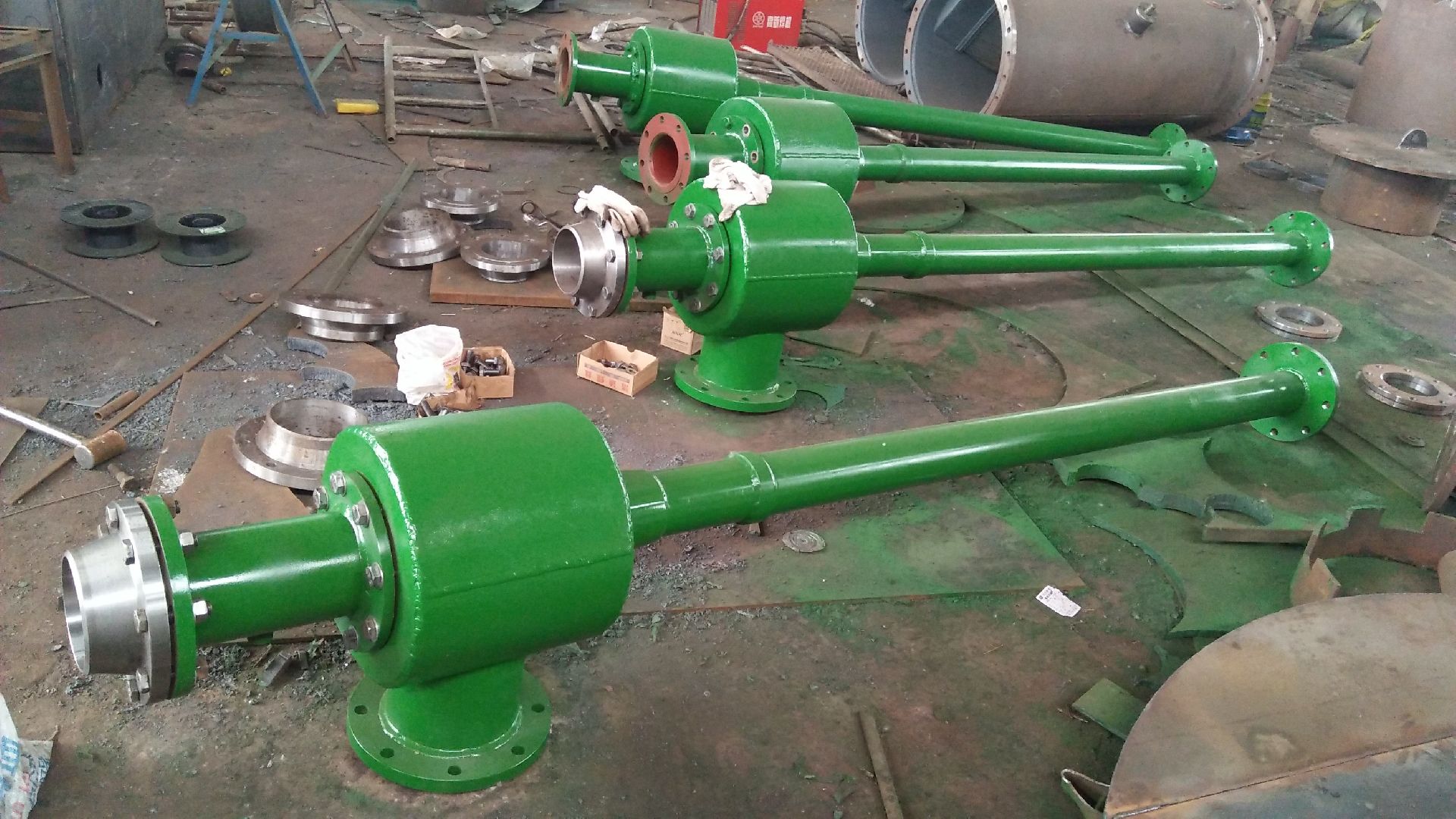

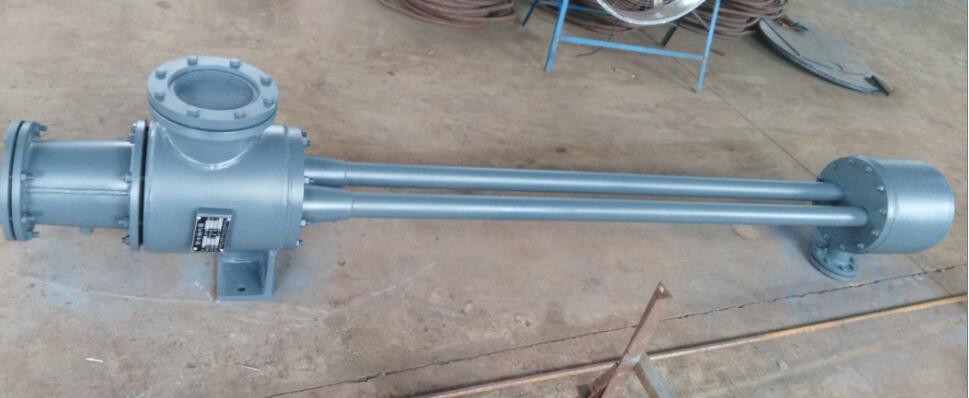

射 水 抽 气 器
一、用途及结构特点
适用于火力发电厂600MW以下汽轮机组建立抽吸凝汽器真空。其主要结构有进水短管、吸入混合室、蜗旋喷咀、缓冲室、喉管段、余速抽气室、逆气碟阀等部件。具有结构简单、安全可靠、不存在动静体磨损；喷咀、收缩管采用特殊材料制作。不结污，使用寿命长，抽吸效率不受时间的影响，对工作水质所含杂质程度要求低，有良好的启动特性，同时可实现余速利用等特点。
二、设计特点
射水抽气器是一种典型的水、气两相流装置。气相运动所需能量全部来自水束，气体在水质点的"裹协"下运动，以*佳截面与流速，实现吸入室的高效率。本设备与过去的水、汽喷射泵组的结构有本质的区别，它采用蜗旋喷咀打破了传统的水、汽垂直交错流动的设计模式，经蜗旋喷咀后使得水束外围的空气质点分布均匀，相互接触面积进一步增大，混合能力增强，形成同向流动，有利于水束裹协气体排出，大大提高抽吸效率。还能避免水束偏斜，发生震动，这些优点是旋转式真空泵和老式射水抽气器所不能具备的。
产品规格及配套参数表
敬告：我公司保留在不作任何通知情况下，对上述数据进行修改的权利。汽轮机型号 型号 抽气能力（Kg/h）0.004Mpa 配用水泵 电机 每机安装台数
(其中一台备用)型号 流量 扬程(米) N3MW以下 TDA-N3 5.5 IS80-50-200A 60m3/H 40 160M1-2（11KW） 1 N6MW TDA-N12 8.5 IS100-65-200B 90 39 160L-2(18.5KW) 1 N12MW TDA-N12 8.5 IS100-65-200B 90 39 160L-2(18.5KW) 1 N25MW TDA-N25 12.5 IS125-80-200A 150 44 200L1-2(30KW) 2(或1) N50（I） TD-18 20 200S-42 280 42 225M-2(45KW) 2 N50(二方案) TD--32 32 250S-39A 420 36 Y250M-4(55KW) 2 N100 TD--40 36.5 250S-39 486 39 Y280S-4(75KW) 2 N125 TD--40 36.5 250S-39 486 39 Y280S-4(75KW) 2 N200 TD-90(I) 85 350S-44A 1116 36 Y315L1-4(160KW) 2 N300 TD-90(II) 90 350S-44 1260 44 JS2-400S-4(220KW) 2 N600 TD-90(II) 90 350S-44 1260 44 JS2-400S-4(220KW) 3
四、技术说明
1、设备改造时，须提供机组容量，旧机组抽气器型号、技术参数，原射水泵、电机参数。
2、确定更换改造目的：①以提高真空为主。 ②保持目前真空以降低耗功为主。
3、提供原抽气器进水管径、空气管径及标高，以便我方生产抽气器时参照，使现场安装方便省时，减少劳动强度。
-
江苏天锤电力辅机有限公司
1.冷油器，2.排污冷却器3.轴封冷却器，4.汽封加热器，5.胶球清洗，6.二次滤网
射水抽气器,水抽TD-N25天锤电力
页面价格仅供参考，具体请联系报价起批量 价格 - 1 台
￥8998.00 - 2-3 台
￥8668.00 - ≧4 台
￥8558.00
- 产品型号：TD-N25
- 品 牌：天锤电力
- 所 在 地：江苏连云港海州区
- 更新日期：2024-11-22
