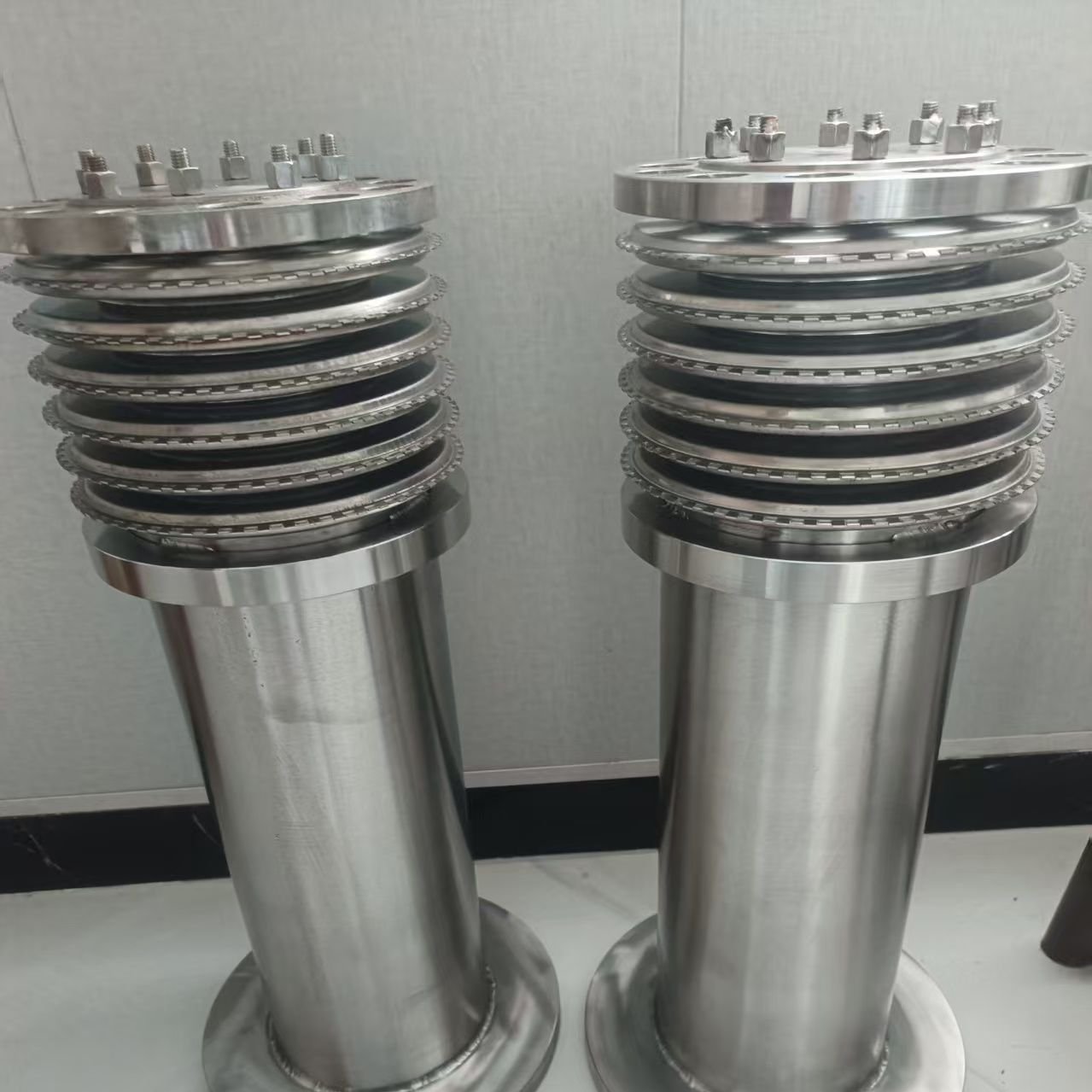

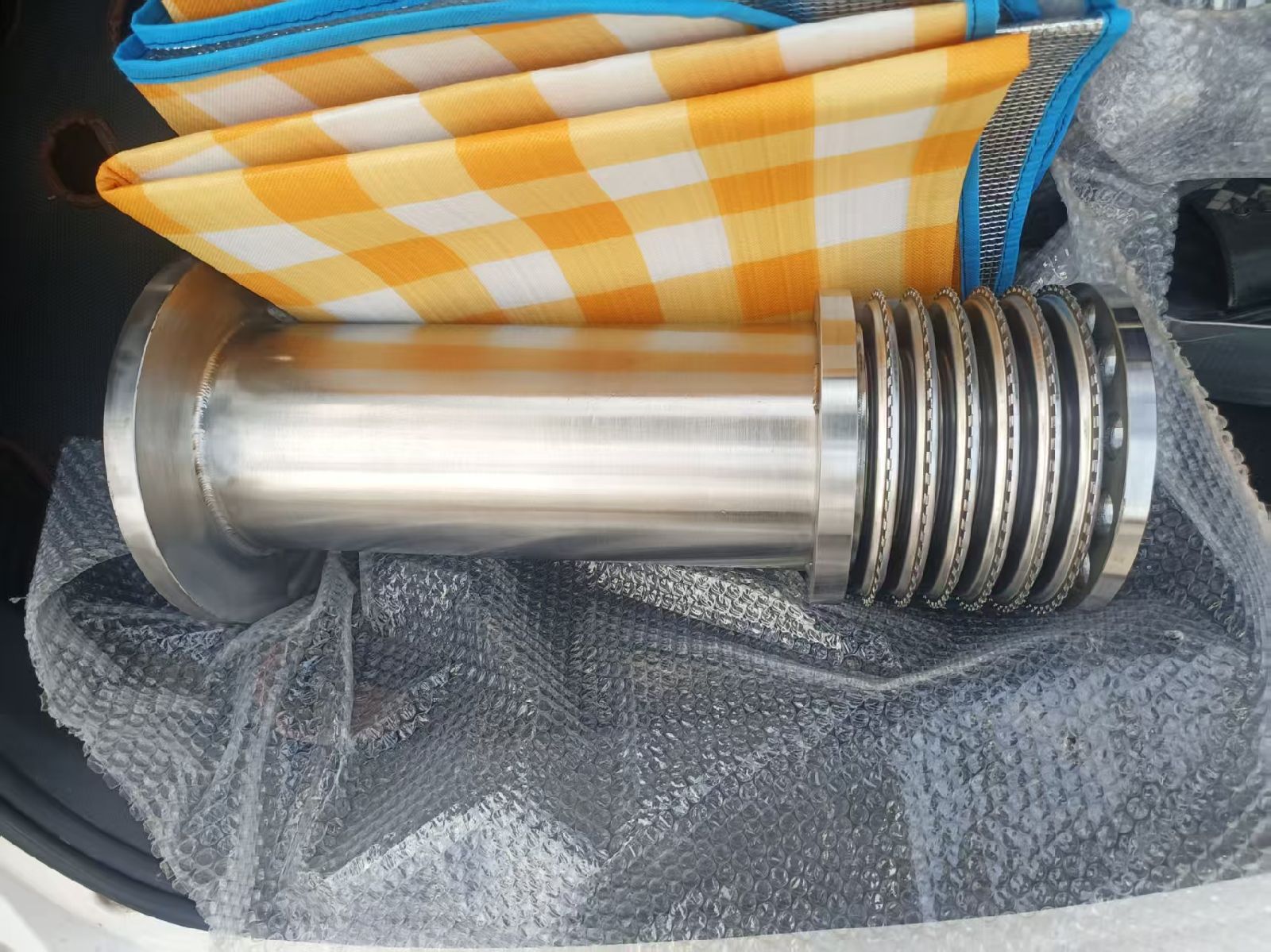

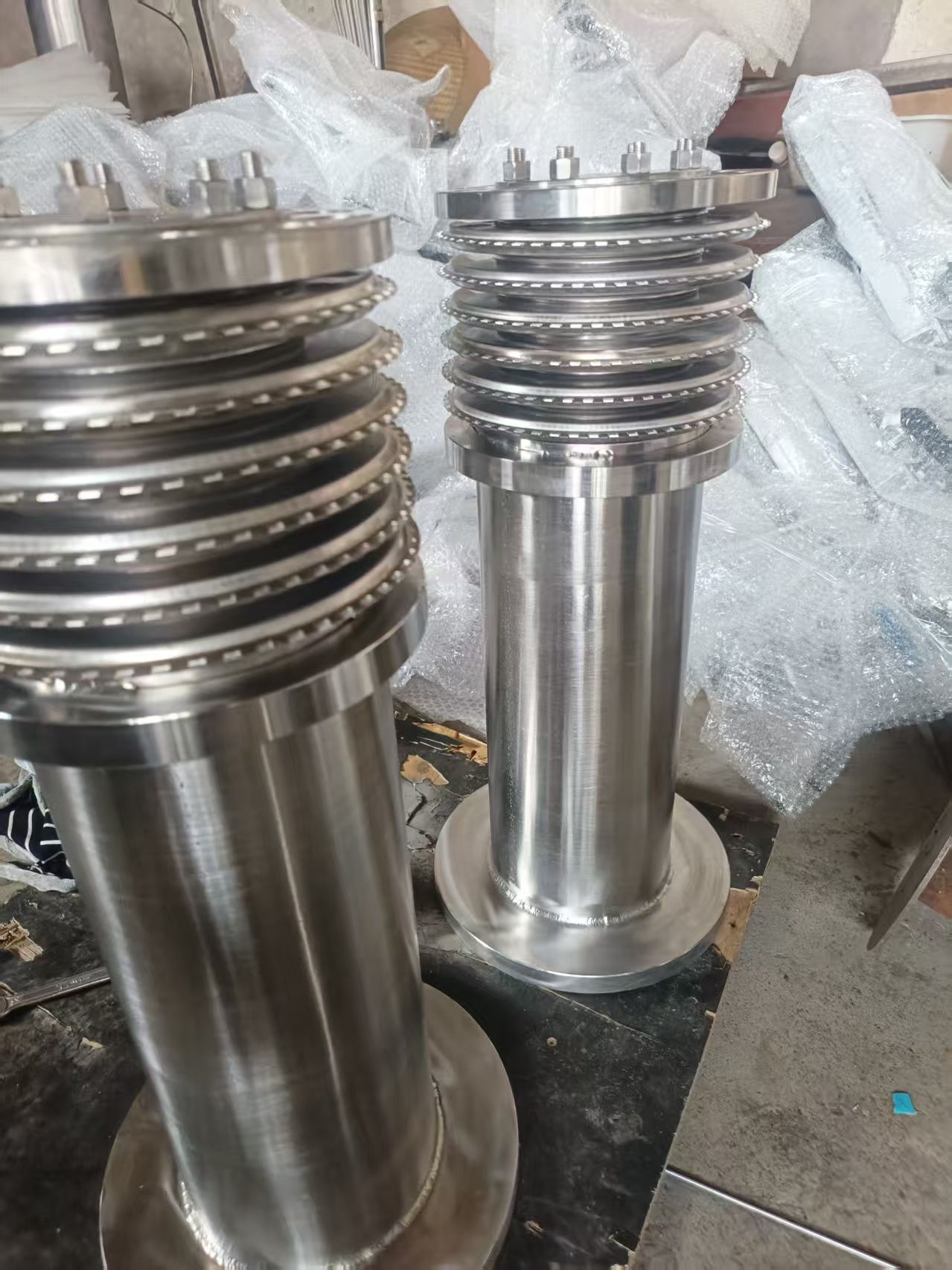

无头除氧器蝶形恒速喷嘴
一.无头除氧器蝶形恒速喷嘴的简介:
无头除氧器蝶形恒速喷嘴为无头除氧器（内置除氧器）的重要部件，与无头除氧器配套使用。我公司生产无头除氧器蝶形恒速喷嘴的结构性能安全可靠，在额定流量的10%--110%范围内蝶形恒速喷嘴出口流速保持基本不变(即恒速特性),水膜不会因为流量变化而破坏,适合在火电厂、石化等行业无头除氧器上使用。
通过蝶形恒速喷嘴的自调节作用，在运行中蝶形恒速喷嘴阻力降在0.03~0.06MPa范围内。蝶形恒速喷嘴调节比可达10：1。由于喷头弧形圆盘的调节作用，当机组负荷大时，喷头内外压差增大，弧形圆盘开度亦增大，流量随之增大。当机组负荷小时，喷头压差降低，弧形圆盘开度亦减少，流量随之减少。使喷出的水膜始终保持稳定的形态，以适应机组滑压运行。
根据除氧器出力不同，蝶形恒速喷嘴型式也不同，蝶形恒速喷嘴单个蝶形恒速喷嘴流量在10t/h~1200t/h范围，400t/h以下采用弹簧蝶形恒速喷嘴也可以使用蝶形蝶形恒速喷嘴，大于400t/h小于1200t/h用圆盘蝶形恒速喷嘴，出力大于1200t/h的除氧器采用双蝶形恒速喷嘴两端布置，中部设置出水口。及除氧器的两侧分别安装有一个蝶型蝶形恒速喷嘴，凝结水分两路进入除氧器。蝶形恒速喷嘴的作用在于使凝结水形成适当的水膜，以获得*佳的水滴，既增大水与蒸汽的接触表面积，又缩短了气体离析的路径。
蝶形恒速喷嘴工作时不受水中杂质的影响，零件之间无表面滑动,不存在严重卡死、堵死、磨损、泄漏等失效现象,使用寿命达20年以上。
二.主要技术参数:
1.额定压差: 0.05Mpa
2.工作温度:<400℃
3.额定流量:5-1200t/h
4.介质:凝结水、水蒸气
5.正常工作流量范围:10%-110%
6.除氧器出口含氧量达到:<15ppb
三.蝶形恒速喷嘴的工作原理:
凝结水经过高压喷嘴，在压差的作用下，凝结水沿平行圆盘碟片的半径方向由内向外喷射出多层水膜，在蝶形恒速喷嘴唇的作用下，水膜被切割打碎、改变流向，*终形成多层互相交错、形状、大小理想的雾化水膜形成发散的锥形水膜进入除氧区，细碎水膜大大增加了除氧水的表面积，利于除氧水与蒸汽进行热交换。水膜在这个区域内与上行的过热蒸汽充分接触，迅速将水加热到除氧器压力下的饱和温度，大部分氧气从水中析出，在每个喷嘴的周围设有排气口，及时排出析出的氧气。
根据亨利定律和道尔顿定律，水膜中的氧气会自动部分分离出来，由在除氧器上方的排气阀排出，已除氧70%左右的除氧水流入水箱底部。
经过初步除氧的水落入水空间流向出水口；加热蒸汽通过排管从水下送入，与水混合加热，同时对水流进行扰动，并将水中的溶解氧及其它不凝结气体从水中带出水面，达到对凝结水进行深度除氧的目的.
水在除氧器中的流程越长，则对水进行深度除氧的效果越好。
四.蝶形恒速喷嘴的安装
蝶形恒速喷嘴的末端法兰与除氧器进水法兰连接。蝶形恒速喷嘴通过蝶形恒速喷嘴法兰螺栓固定在除氧器的进水法兰接管中。蝶形恒速喷嘴安装就位后无须调节即可直接使用。主凝结管路设计时应考虑方便蝶形恒速喷嘴的拆卸。
注意事项:
1.在安装蝶形恒速喷嘴之前应确保整个凝结水管道已清洗完毕。
2.蝶形恒速喷嘴投入使用前，应确认管路中没有空气而只有充满了凝结水，这样可防止水击造成蝶形恒速喷嘴损坏。
3.不可一下将蝶形恒速喷嘴投入满负荷状态，特别是在启动时，由于蒸汽不足,可能引起的压力突降的危险，只要压力没有下降的趋势，蝶形恒速喷嘴才能逐步上升至*大设计流量，否则会造成蝶形恒速喷嘴损坏。
-
